Hall of Shame

Immer wieder gibt es Bauteile die uns unerwartet in Richtung ewiger Jagdgründe verlassen, "gut" simulierte Designs, "hervorragende" Layouts, "großartige" Syntheseergebnisse...
Diese Seite ist allen Hardware-Entwicklern gewidmet, Beiträge sind herzlich willkommen.

ansehen
[back]68kB
[front]77kB

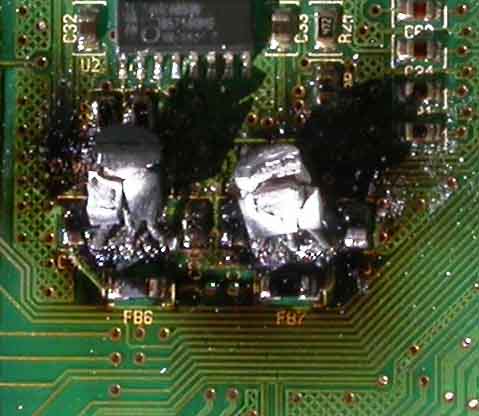

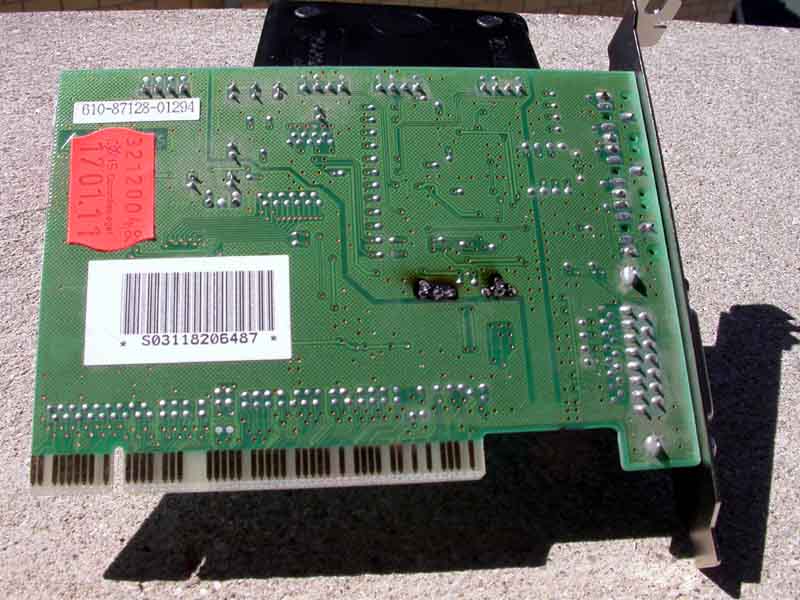

[detail]49kB Eine Soundkarte bei EBay ersteigert. Nun ja einen Ton hat sie ja von sich gegeben: ein kurzes Pfff...
ansehen

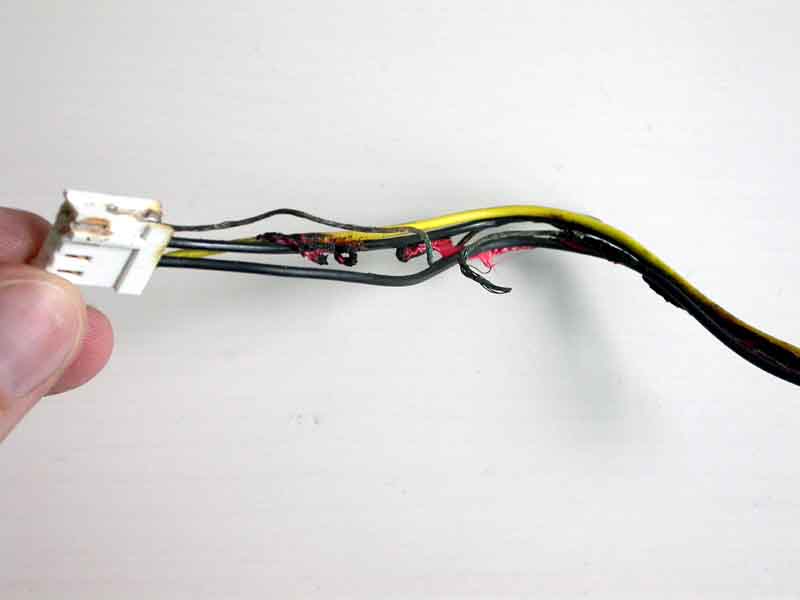

27kB Ein Floppy-Powerkabel kann man auch versetzt einstecken, hat man ein 350W Netzteil dann sieht es nach dem Einschalten etwas anders aus.
ansehen

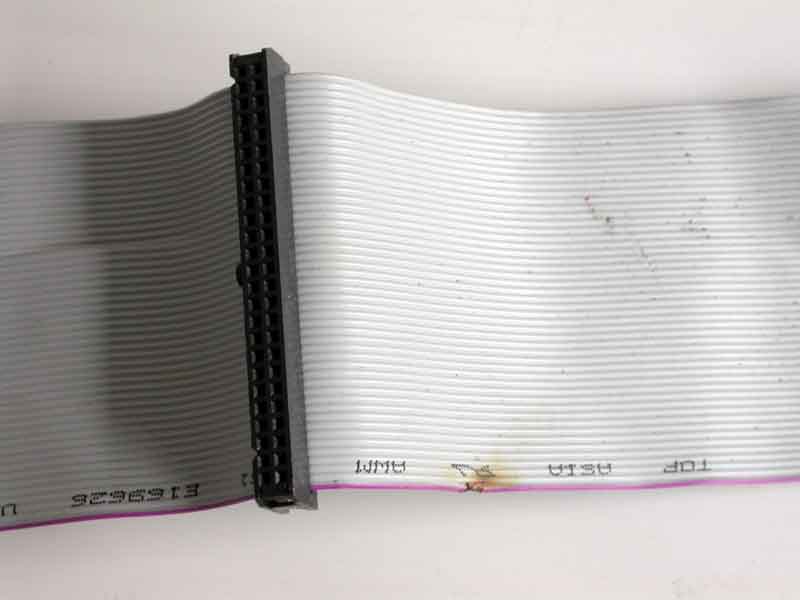

33kB Es gibt Leute die sagen SCSI sei des Teufels (Terminierung, max Länge, etc), wir haben eine neue Fehlerquelle identifizieren können
ansehen
[1]56kB
[2]46kB

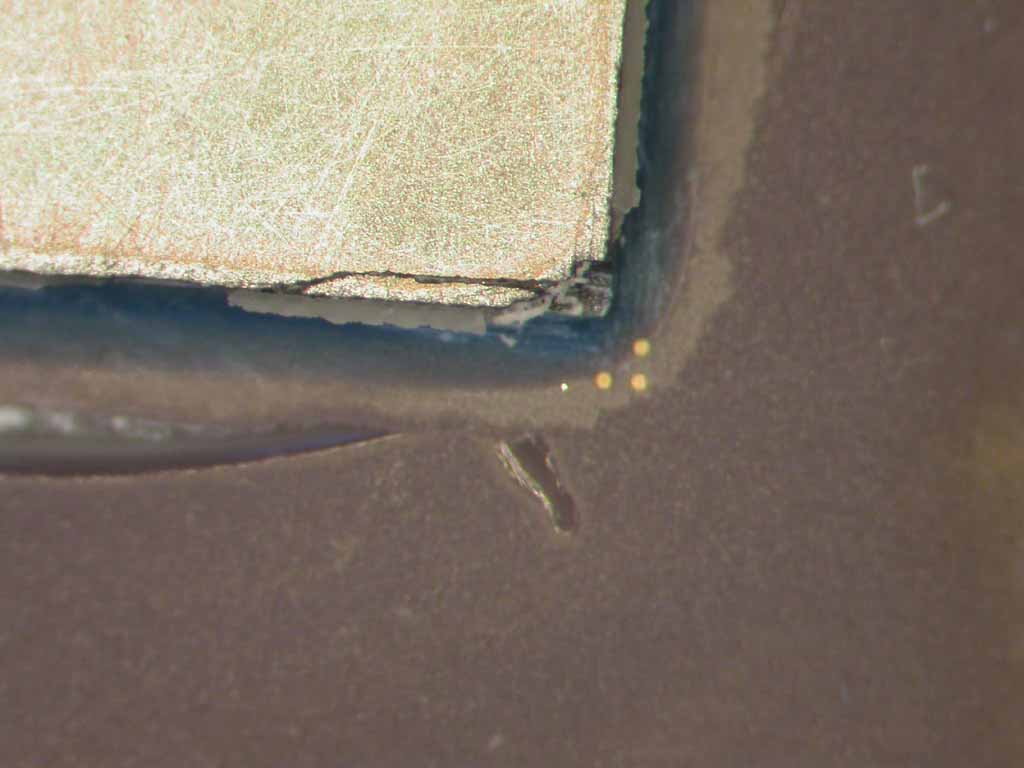

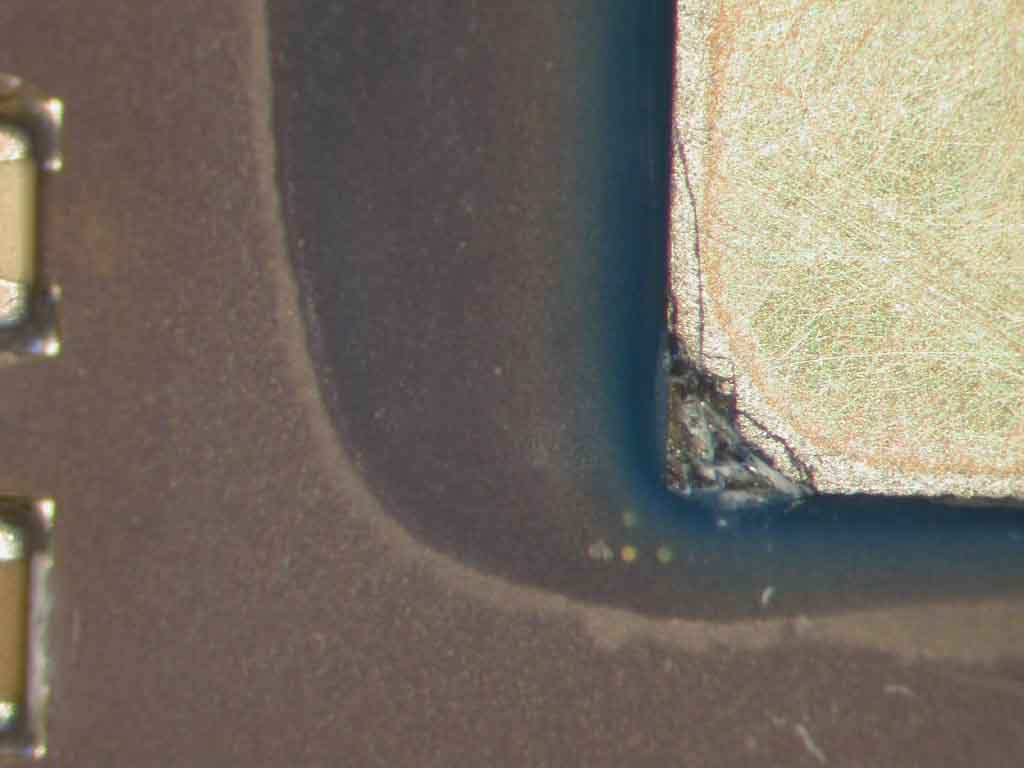

[3]44kB AMD K6-2Plus Prozessor Case Modding; funktioniert aber trotzdem noch.
ansehen

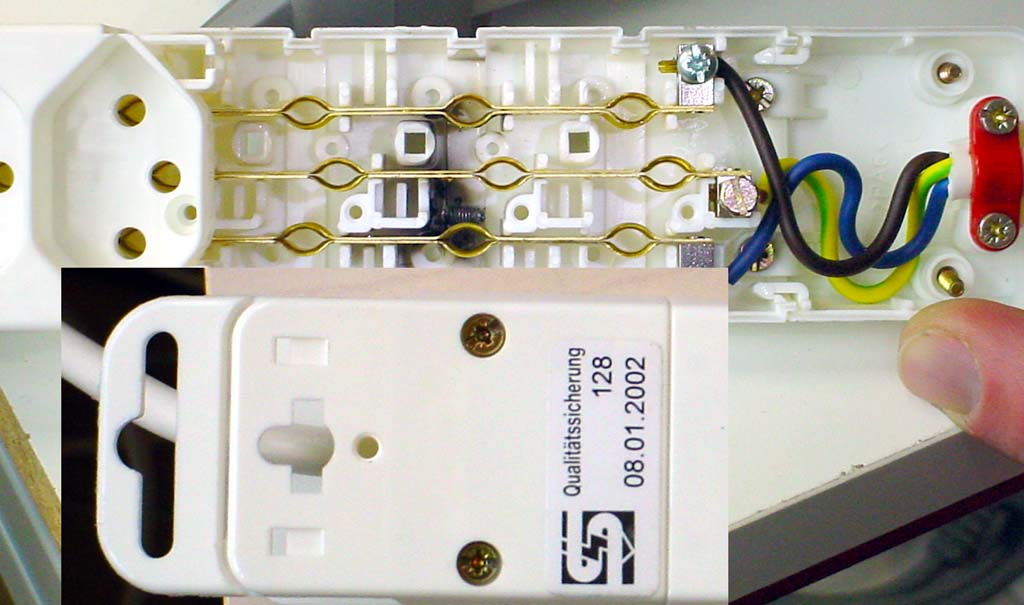

83kB Ein Hoch auf die Qualitätssicherung! Wie diese Steckerleiste wohl da durchgerutscht ist? Die Schraube gehört da wohl nicht hin...
ansehen

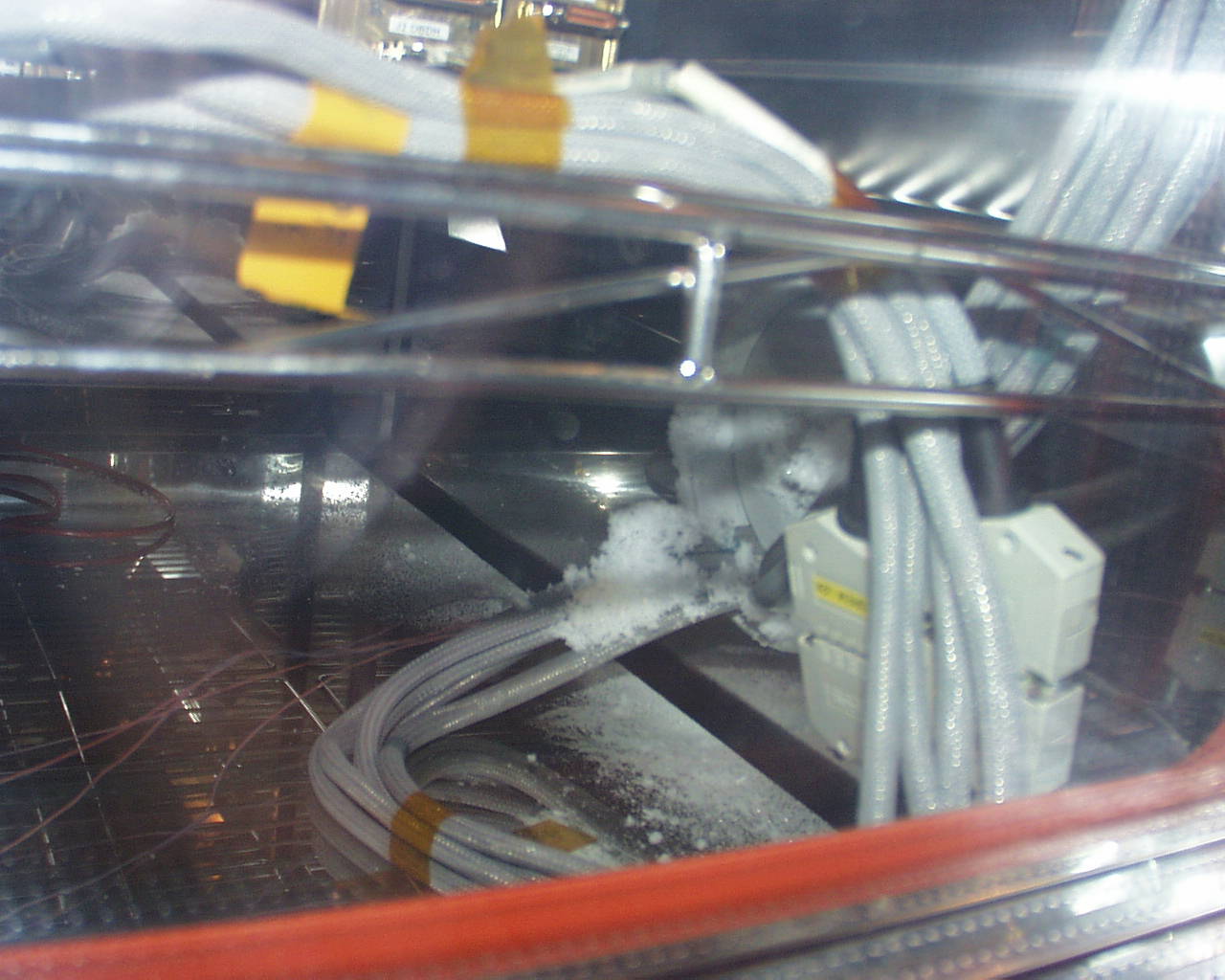

132kB Thermaltest: Zyklen von jeweils abwechselnd einige Stunden -25°C gefolgt von +55°C.
Leider ist die Kabeldurchführung mieserabel abgedichtet, warum das Prüfgut (elektronische Komponenten IN Betrieb) wohl nächstens betaut?
(Auf dem Foto ist die Kabeldurchführung durch das Sichtfenster des Temperaturschranks zu sehen.)
ansehen

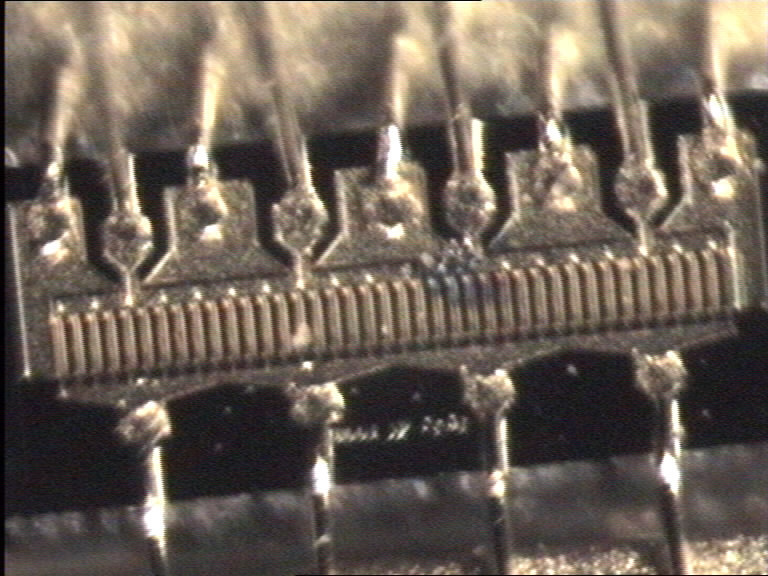

124kB ATF 44101: 2-8GHz Medium Power GaAs FET von hp/Agilent. P_1dB=32dBm@4GHz, I_DSS=800mA min.
1. Problem: Plötzlicher Tod bei Lastwechsel am Eingang (siehe Bild, Gate ist unten), (ca 120CHF pro Stück),
2. Problem: Abgekündigt zusammen mit allen möglichen Ersatztypen.
ansehen

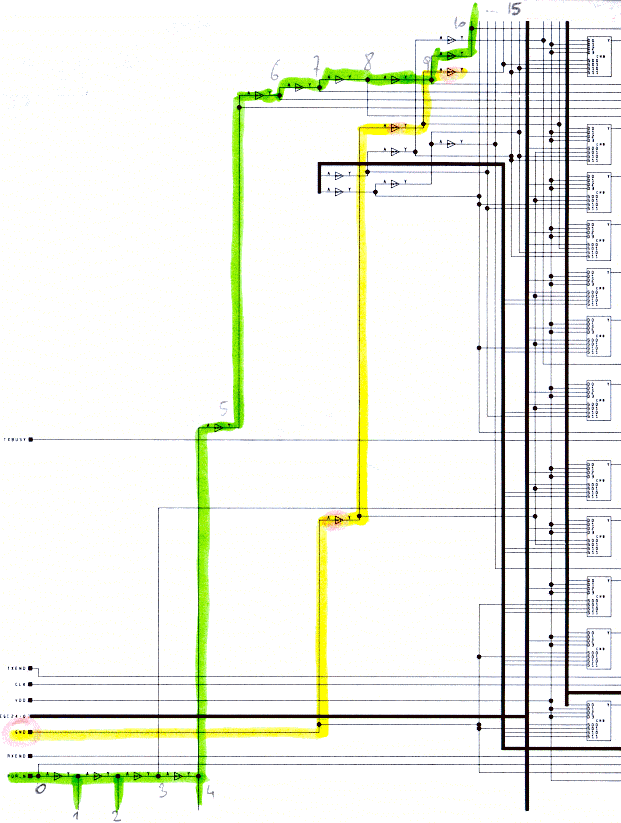

76kB FpgaExpress 3.1, Ausschnitt aus dem Syntheseergebnis für einen FPGA Actel A42MX (Field Prorammable Gate Array).
Man beachte die Buffer bei Leitungen die fix auf GND liegen (gelb markiert), auch der schlau aufgebaute Buffer Tree (grün markiert, hier für ein Reset Signal) ist bemerkenswert, in diesem Design sind es 15 Buffer Delays Unterschied (!)
(In Version 3.3.1 scheint es jetzt besser zu sein.)
Siecor Fingerspleisse sind immer eine gute Wahl, vor allem wenn man sie für polarisationserhaltende Glasfasern einsetzen will. Der einzige Erfolg besteht in der Regel in einer merklich verbesserten Fingerfertigkeit des justierenden Ingenieurs.
Tantal-Elkos sind wunderbare Bauelemente wenn im Bestückungsplan die Polarität verkehrt eingezeichnet ist. Zuerst passiert eine Weile nichts, dann stellt man fest, daß die Strombegrenzung des Netzteils anspricht (z.B. 5A), aber spätestens wenn er brennt ist das Problem lokalisiert.
oder wie es Arpad Scholz formuliert hat: Was ein elektronisches Bauelement zum funktionieren braucht ist Rauch, kommt er einmal aus dem Bauelement heraus, ist es kaputt.
Schon einmal RG58 Kabel mit SMA-Stecker gesehen? Schon einmal ein Signal mit f>2GHz darüber übertragen? - Hervorragend, wenn man einen Abschwächer braucht.

back home Zurück zur Startseite
laus Ruzicka

last update: 2.6.2004
